1、仪表运行后进水造成的数值偏差怎么办？

某柴油机厂废水处理间需要监测每日排放的污水量，故安装了一台电磁流量计（DN32 PN16 分体型法兰安装）。该流量计安装在室外，靠近墙面，未安装任何防护装置，本身的防护等级为IP65。安装1月后，各项指标均显示正常，数值也与实际排放桶内的容量相近。恰逢夏季南方暴雨，连续下雨达中到大的雨量且持续1周左右。待雨停歇后，现场人员到现场后发现仪表的数值明显低于实际桶内流出的量。客户遂要求供应商和安装厂家及时到现场查看并予以解决。

经安装人员和供应商到现场核实后，经检测确认：

u现场使用一段时间，仪表均运行正常。安装和接线经检查后均正常。在管道内有介质的条件下，利用万用表分别测量传感器侧的信号线和励磁线缆的电阻，发现信号线正常，而励磁电阻值偏低。之后检测仪表的转换器，经测量显示信号线的电阻值在正常范围之内。

u初步判断，经过连日的暴雨，仪表的传感器发生渗水，造成仪表的绝缘电阻降低，励磁电阻达不到要求，从而导致仪表测量不准。

对策：

1、建议更换仪表的传感器。

2、安装接线时，确保进入传感器的信号线和励磁线由下而上接入，避免下雨天时，雨水顺着引线进入接线盒。

3、另外，建议安装仪表防护罩，确保雨水不要直接淋在传感器上，避免受潮引起测量不准，造成仪表的损坏。

总结：正确进行仪表的接线，给予仪表适当的防护是很有必要的。

2、外部环境造成仪表输出不稳定怎么办？

某污水净化厂为了测量处理后污水的排放量，在排放口安装2台电磁流量计（1台DN150 PN10 一体型安装，另一台DN200 PN10 分体式安装）。 两套仪表均需要将信号上传给上位机，用于数据的采集和读取。安装运行一段时间后，发现DN200的电磁流量计数据波动大，而DN150的运行正常。

经安装人员和现场人员一起到现场确认，安装和接线均没有问题。经检查，一体型安装的仪表的现场显示和输出均正常，而采用分体式安装的电磁流量计现场显示和输出均出现大的波动，无法正常检测排放量。经检测串模干扰电压为10mV,共模干扰电压为0.2mV。发现串模干扰电压过高。该分体型流量计的流量转换器安装在距离传感器大约30m的控制室，流量传感器将测量的信号通过信号和励磁电缆传输给转换器，通过转换器接收信号后进行显示和传输。

可能的故障：

l  仪表的接地未安装到位；

l  外部环境造成的干扰；

经现场确认，这两台流量计均采用接地电极+接地电缆 （4平方）的方式接地且接地电阻在10Ω以内，满足仪表接地的要求。再检查周围环境，周围50米内有配电站，内有大功率变压器。初步判断可能受到变压器的干扰。我们另外带来1台转换器，安装在DN200电磁附近（约1m），接线后观察数据波动与信号输出情况。经确认，试验用的转换器上数据显示正常，输出也比较稳定。再检测串模干扰电压，约1mV，排除了干扰，仪表回复正常运转。

故障原因确认，附近大功率变压器的电磁波干扰了电磁流量计的输出和接收信号。建议就地安装转换器（DN200 PN10），从而解决干扰问题，确保仪表正常运行。

名词释义：

1、共模干扰电压- 指电压通过导线传输时，连接主板的导线与地线之间的电压。也称接地干扰电压。利用交流电压档的数字万用表进行检测。

2、串模干扰电压-指电压通过导线传输时，连接主板的导线之间的电压。也称差模干扰电压。利用交流毫伏档的数字万用表进行检测。

3、由测量介质原因造成的电磁流量计输出不稳定，怎么处理？

 某化工厂，利用电磁流量计测量生产过程中化工介质盐酸的流量时，刚开始启用时，运行状况良好。待运行一段时间后仪表输出不稳定且数值偏差越来越大。

测量介质：盐酸

参数：浓度15%，温度：60℃

    经检查，排除安装和接线的问题。也查找了同一管线的不同部分，未发现其他干扰源。

可能的原因：

u 仪表选型不当，可能电极不匹配；

u 接地环材料不匹配，造成了腐蚀，影响了接地的效果；

故障原因及排除：

    经核对仪表型号，确认电极材料是哈氏合金B。但哈氏合金B在测量HCL（高浓度和高温环境）时会造成电极的表面效应，即发生化学反应，造成电极不稳定，影响测量。建议更换成金属钽（Ta）电极，故障解决，仪表恢复正常使用。

    电极的表面效应：

n发生化学反应（表面钝化，表面产生钝化膜）；

n电化学和极化现象。

n电极表面生成气雾。

不同浓度/温度下 盐酸（HCL）的推荐测量电极：

总结，严格确定测量介质，特别是化工类介质，确保选择既经济又合适的测量电极。这样降低了成本，保证了生产装置的正常运行。

4、因测量电极粘污等原因造成流量计的指示值与实际值不符怎么办？

2024-06-28

5、电磁流量计零位不稳定怎么办？

2024-06-28

某化工厂在水平管道上安装电磁流量计（DN80 PN16），用于测量醋酸（5%，30℃）的添加量。电磁流量计的配置如下：316L测量电极、316L接地环，220V AC供电，0-25M3/h，满足基本的测量要求。运行一周后，发现仪表显示数值波动，输出不稳定。

经确认，两侧球阀关闭后，仪表内充满液体。仪表不在零位。

故障排除方法：

    **检查阀门是否漏水                         是

**再次检查接地端子和接地线是否松动？    否

**测量液体介质的电导率                    ≥5μs/cm

**周围是否有大功率马达、变压器等设备    否

**测量电极上有无附着物                    无

    根据上述的检查结果，我们更换了阀门后，重新对仪表进行调零（在充满液体条件下），仪表正常置零，恢复正常。继续投入使用后，数值显示正常，输出稳定。

总结：仪表的输出不稳定由许多因素造成。只有按照要求逐个排除各种可能性，找到故障的源头并解决后，才能重新投入使用，确保正常显示和输出稳定。

6、电磁流量计在停车一段时间后重新启动时为何输出不稳定？

2024-07-11

某钢厂安装的电磁流量计 （DN50 PN40）若干台，安装2年来使用情况均良好。因产能过剩，该工艺段的锅炉停止运行3个月，故安装在此工艺段的这几台电磁流量计也处于停运状态，期间未作任何工艺改变和其他操作。待市场好转，重新开启该段工艺后，发现部分仪表输出不稳定，数据明显有偏差。

故障检查：

   故障可能的原因：

u 由于管道内温度和压力发生变化，当管道内温度低于室内温度时，溶解在水中的空气可能转换成气泡，从而使液体中夹杂气体，影响测量结果，导致输出不稳定，数值不准确。

u 如果控制阀的开度过小，也有可能产生气泡，导致输出不稳定。

    排除：以上情况下，一般是加大泵的流量，让电磁流量计运行一段时间后，管道内的空气和气泡就会排出，从而使仪表恢复正常运行。

总结：

    一般情况下，在用电磁流量计测量液体时，介质中会溶解部分气体，例如空气等，此时对仪表的测量不会造成影响。但当管道内出现空气或气泡时，必须排净后才能确保电磁能正常运行。

7、在电磁流量计零点不稳时，如何去检测信号电路的绝缘值？

2024-08-15

一般情况下，我们安装新表或过一段时间后就要检测流量计的零位是否稳定，以确保流量计测量的数值准确性。

那么怎么去调零？即关闭仪表两侧阀门，在静止且充满流体的状态下，利用仪表的调零功能，对其进行校零的过程。

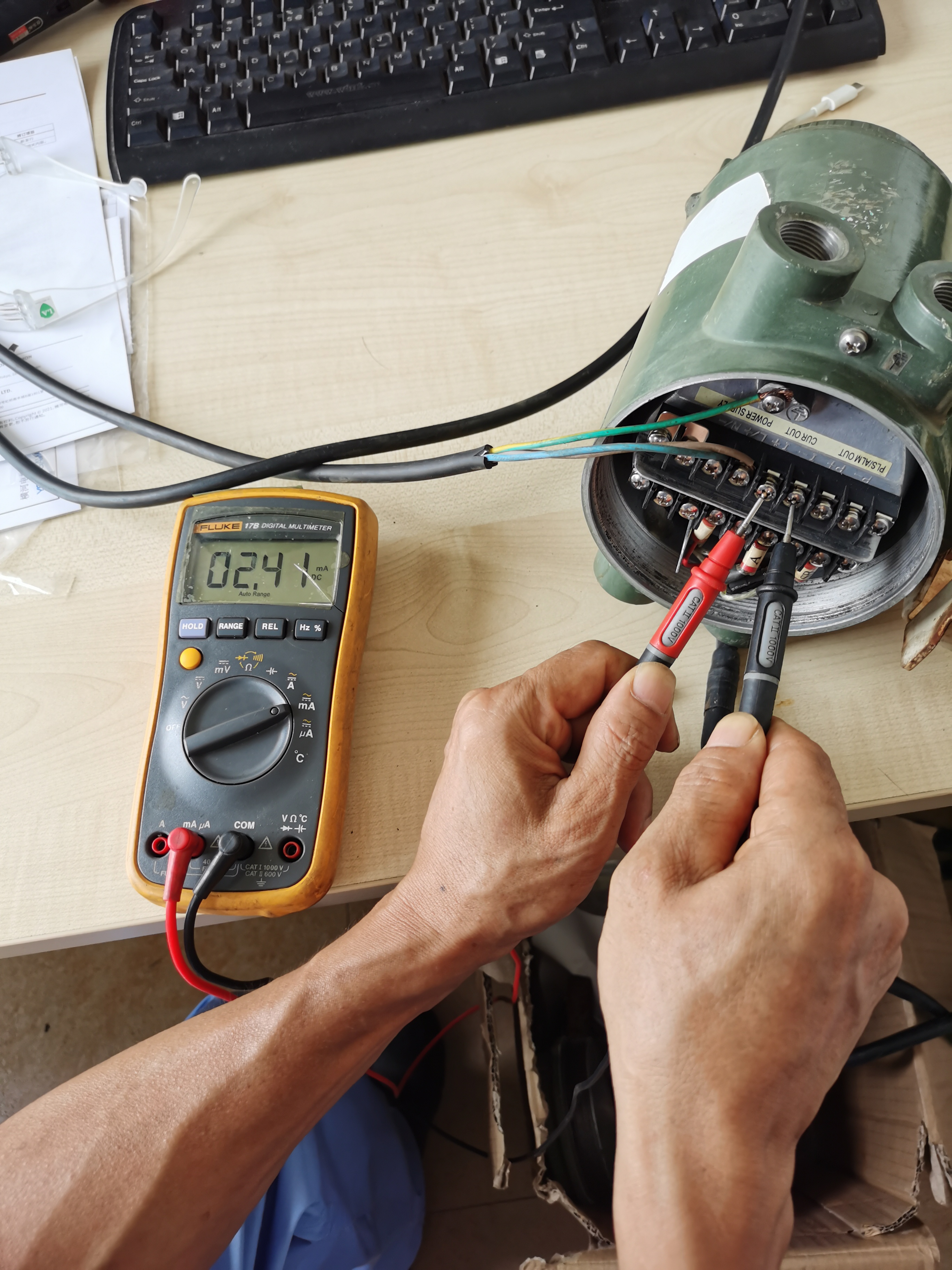

那么，仪表出现零位不稳定怎么办？除了常规检查仪表的接地是否完好外，最重要的是测量其回路的绝缘值了。

    对于一体型和分体型仪表而言，其回路绝缘的测定方法有所不同：

比较方法：

 标准数值- 新表安装且调零完成后，测量其测量电极与液体接触电阻并记录；

 测试数值- 仪表调零后未达到零点，测量其测量电极与液体接触电阻值并与标准数值比较。

总结：

    测量电极与液体接触电阻值有助于判断电极是否有粘污、流量计内部衬里是否有异物等，特别适合于不方便拆卸的大口径仪表。

8、电磁流量计如何判断有无输出信号？

2024-08-22

一般情况下，电磁流量计在出厂时都会进行相关的测试，以确保出厂的仪表满足测量精度、信号输出等基本的功能。

但是，某些情况下，安装好流量计以后突然发现没有输出信号，此时我们应该怎么办？

主要故障表现：

1、完成正确的接线后，发现 PLC或DCS没有收到对应仪表的信号；

2、采用万用表测量仪表的输出端子，发现没有数值；

为了确保测量信号的万用表是正常的，可以在其他仪表上测量相关信号，确认信号对应的数值显示正常。

完成以上测试后，大致可以判断仪表本身的输出信号故障，应联系对应的厂家，拆下仪表的对应转换器，送修和检测。

总结：正确的接线、量程的对应设置以及通电后及时检测仪表的输出信号，以确保安装、接线和调试都满足仪表说明书的要求。

9、新装的仪表数值偏差较大怎么办？

2024-09-20

某工业企业的污水处理设施中，新装的电磁流量计与泵的流量不匹配。

可能的原因：

1、 仪表铭牌上的出厂系数与仪表内部的系数不同;

2、 仪表是否接地良好？

3、 周边是否有大功率设备，如变频器等？

对策：

1) 经检查，仪表内部的系数与铭牌上的系数一致;

2) 仪表周边没有大功率设备;

3) 仪表虽然有接地电极，但没有安装接地线.

          挑选合适长度的线缆（4 mm2），将一头连接在法兰的一个螺栓上，另一头与大地连接（用螺栓固定在一个位置）。完成后，观察仪表的读数，发现数据与泵的排放较吻合，说明此时仪表的读数正常。

        总结：仪表读数与实际相差较大时，需要从多个方面寻找原因，最终才能找到故障的源头，从而对症下药，解决问题。

10、电磁流量计如何提高防水等级？

2024-11-18

电磁流量计灌胶说明

一般情况下，对于室外使用的仪表，建议达到IP67以上的防护等级，以防止雨水或潮气进入，从而影响仪表的绝缘性能，造成仪表故障。而国内的仪表，正常的防护等级是IP65。所以，为了确保电磁的防水性能，往往需要采用在传感器内部灌胶的方法。

传感器灌胶方法主要有2种（仅使用于分体式仪表）

1、仅在接线部分进行灌胶，如图一所示；
优点：能阻止雨水或潮气从线缆处进入，成本低；
缺点：不能阻止潮气从仪表的壳体进入，从而造成故障。

2、整个传感器部分灌胶，全面保护仪表；
优点：能阻止雨水或潮气从各处进入， 有效保护仪表。
缺点：成本高；

关于灌胶方法，请参考公众号对应的视频。

总之，仪表一旦购买后不能置之不理，而要精心呵护。

** 如定期检查仪表外观，确保外壳正常，发现生锈，及时补漆；

** 安装完毕后，检查接线部分，避免线缆从上往下，应该自下往上，以防止雨水或潮气渗入；

** 发现仪表数值有误，先检查仪表零位（关闭两侧阀门，观察仪表能否正常归零）；

所谓，万物皆需保养嘛。它好，你好，皆大欢喜！

11、前期运行正常，一段时间后仪表数值明显偏小的处理措施

2024-12-02

对于电磁流量计，其应用范围非常广泛。只要是有电导率且电导率满足一定范围内的液体，都可以进行检测和计量，且整体运行成本还是比较经济的。故，该仪表不仅在较清洁的液体中使用，其应用已扩展到含有一定污泥或杂质的液体的计量。

事例A

某化工厂需要在生产过程中添加某种颗粒物质，含量达到3%（相对于介质含量），在计量过程中，刚开始的1年内，仪表的各项指标均显示正常。从第二年开始，仪表的显示数值明显偏小。

事例B

    某自来水厂采用大口径电磁流量计(DN1200 PN10)计量水源地的取水量，在刚开始投运的2年内，仪表运行正常。从第3年开始，每日取水量明显偏少。

事例C

    某离心机生产厂家配套电磁流量计，用于计量从污泥池内抽取的水量。鉴于污泥的浓度不同，选用不同性能的电磁。当污泥浓度达到15%以上时，其采用带刮刀式电磁，以降低维护量，延长使用寿命。

但是，在含有一定介质的条件下应用时，必须做到以下几个方面：

1、 定期清洗电磁流量计，确保电磁内部电极干净、衬里层没有覆盖物                                                  参考事例A

2、 在电磁入口处，适当提高流经电磁流量计的流速，建议在3-4m/s，防止介质在仪表内部沉积   参考事例A

3、 对于大口径仪表，施工时预留检查孔，方便人员定期查看仪表内部情况，准确判断流量计故障  参考事例B

4、 如有必要，采用刮刀式电极，在设定的时间内对电极进行清理也有助于延长仪表的维护时间，  参考事例C

5、 对于杂质含量较高的测量介质，建议采用耐磨的衬里（如聚氨酯或天然硬橡胶）+碳化钨测量电极，提高电极和衬里的使用寿命  参考事例C

  总结：根据现场的实际情况选择合适的处理方法，因地制宜，对症下药，力求减少维护时间，降低维护成本，延长仪表的寿命。
